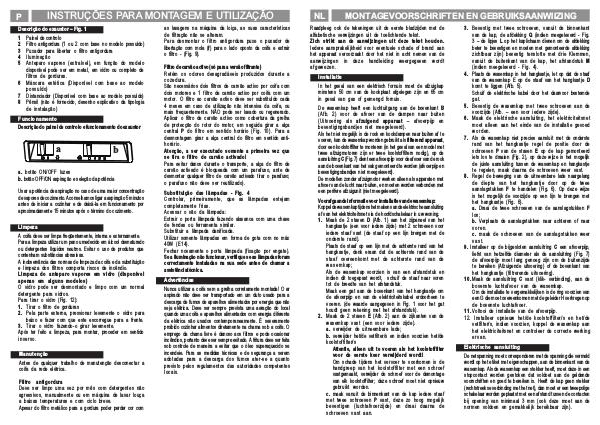

NL
MONTAGEVOORSCHRIFTEN EN GEBRUIKSAANWIIZING
Raadpleeg ook de tekeningen uit de eerste bladzijden met de
alfabetische verwijzingen uit de toelichtende tekst.
Zich strikt aan de aanwijzingen uit deze tekst houden.
Iedere aansprakelijkheid voor eventuele schade of brand aan
het apparaat veroorzaakt door het niet in acht nemen van de
aanwijzingen in deze handleiding weergegeven wordt
afgewezen.
Installatie
In het geval van een elektrisch fornuis moet de afzuigkap
minstens 50 cm van de kookplaat afgelegen zijn en 65 cm
in geval van gas of gemengd fornuis.
De wasemkap heeft een luchtuitgang aan de bovenkant B
(Afb. 2) voor de afvoer van de dampen naar buiten
(Uitvoering als afzuigend apparaat afvoerpijp en
bevestigingsbandjes niet meegeleverd).
Als het niet mogelijk is de rook en kookdampen naar buiten af te
voeren, kan de wasemkap worden gebruikt als filterend apparaat,
door een koolstoffilter te monteren (in het geval van een model met
twee afzuigmotoren zijn er twee koolstoffilters nodig), op de
aansluitring C (Fig. 7) dient een afvoerpijp voor de afvoer van de rook
aan de bovenkant van het vak gemonteerd te worden (afvoerpijp en
bevestigingsbandjes niet meegeleverd).
De modellen zonder afzuigmotor werken alleen als apparaten met
afvoer van de lucht naar buiten, en moeten worden verbonden met
een perifere afzuigunit (niet meegeleverd).
Voorafgaande informatie voor installatie van de wasemkap:
Koppel de wasemkap tijdens het maken van de elektrische aansluiting
af van het elektriciteitsnet via de hoofdschakelaar in uw woning.
1 . Maak de 2 staven D (Afb. 1) aan het zijpaneel van het
hangkastje (een voor iedere zijde) met 2 schroeven voor
iedere staaf vast (de staaf op een lijn brengen met de
onderste rand).
Plaats de staaf op een lijn met de achterste rand van het
hangkastje, denk eraan dat de achterste rand van de
staaf overeenkomt met de achterste rand van de
wasemkap;
Als de wasemkap voorzien is van een afstandstuk en
indien dit toegepast wordt, schuif de staaf naar voren
tot de breedte van het afstandstuk.
Maak een gat aan de bovenkant van het hangkastje om
de afvoerpijp en van de elektriciteitskabel erdoorheen te
voeren. (de waarde aangegeven in Fig. 1 voor het gat
houdt geen rekening met het afstandstuk).
2 . Maak de 2 staven E (Afb. 2) aan de zijkanten van de
wasemkap vast (een voor iedere zijde).
a. verwijder de uitneembare lade;
b. verwijder het/de vetfilter/s en indien voorzien het/de
koolstoffilter/s
Attentie, alleen uit te voeren als het koolstoffilter
voor de eerste keer verwijderd wordt!
Om schade tijdens het vervoer te voorkomen is de
handgreep van het koolstoffilter met een schroef
vastgemaakt, verwijder de schroef voor de demontage
van elk koolstoffilter; deze schroef moet niet opnieuw
gebruikt worden.
c. maak vanuit de binnenkant van de kap iedere staaf
met twee schroeven P vast, deze zo hoog mogelijk
bevestigen (luchtafvoerzijde) en draai daarna de
schroeven vast aan.
3 . Bevestig met twee schroeven, vanuit de binnenkant
van de kap, de afdekking Q (indien meegeleverd - Fig.
3 de lipjes L op het kaplichaam dienen om de afdekking
beter te bevestigen en moeten met gemonteerde afdekking
zichtbaar zijn) bevestig tenslotte met drie Klemmen,
vanuit de buitenkant van de kap, het afstandstuk M
(indien meegeleverd - Fig. 4).
4 . Plaats de wasemkap in het hangkastje, let op dat de staaf
van de wasemkap E op de staaf van het hangkastje D
komt te liggen (Afb. 5).
Schuif de elektrische kabel door het daarvoor bestemde
gat.
5 . Bevestig de wasemkap met twee schroeven aan de
voorzijde (Afb. een voor iedere zijde).
6 . Maak de elektrische aansluiting, het elektriciteitsnet
moet alleen aan het einde van de installatie gevoed
worden.
7 . Als de wasemkap niet precies aansluit met de onderste
rand van het hangkastje regel de positie door de
schroeven P van de staven E op de kap gemonteerd
iets los te draaien (Fig. 2), op deze wijze is het mogelijk
de juiste aansluiting tussen de wasemkap en hangkastje
te regelen, maak daarna de schroeven weer vast.
8 . Regel de beweging van de uitneembare lade naargelang
de diepte van het hangkastje door op de twee
aanslagstukken F te handelen (Fig. 6). Op deze wijze
is het mogelijk de voorzijde op een lijn te brengen met
het hangkastje (Fig. 6).
a. Draai de twee schroeven van de aanslagstukken F
los;
b. Verplaats de aanslagstukken naar achteren of naar
voren.
c. maak de schroeven van de aanslagstukken weer
vast.
9. Installeer op de bijgesloten aansluitring C een afvoerpijp,
liefst van hetzelfde diameter als de aansluitring (Fig. 7)
de afvoerpijp moet lang genoeg zijn om de buitenzijde
te bereiken (Afzuigende uitvoering) of de bovenkant van
het hangkastje (filtrerende uitvoering).
1 0 . Maak de aansluitring C vast (klik- verbinding), aan de
bovenste luchtafvoer van de wasemkap.
Om de installatie te vergemakkelijken is de ring voorzien van
een G die moet overeenkomen met de geleider H verkregen op
de bovenste luchtafvoer.
1 1 . Voltooi de installatie van de afvoerpijp.
12. Installeer opnieuw het/de koolstoffilter/s en het/de
vetfilter/s, indien voorzien, koppel de wasemkap aan
het elektriciteitsnet en controleer de correcte werking
ervan.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die vermeld
wordt op het etiket met eigenschappen, aan de binnenkant van de
wasemkap. Als de wasemkap een stekker heeft, moet deze in een
stopcontact worden gestoken dat voldoet aan de geldende
voorschriften en goed te bereiken is. Heeft de kap geen stekker
(rechtstreekse verbinding met het net), dan moet er een tweepolige
schakelaar worden geplaatst met een afstand tussen de contacten
bij opening van minimaal 3 mm (ook deze moet aan de
normen voldoen en gemakkelijk bereikbaar zijn).
