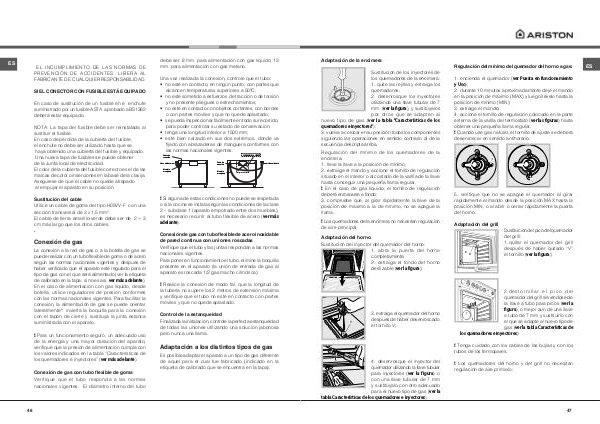

ES
EL INCUMPLIMIENTO DE LAS NORMAS DE
PREVENCIÓN DE ACCIDENTES LIBERA AL
FABRICANTE DE CUALQUIER RESPONSABILIDAD.
SI EL CONECTOR CON FUSIBLE ESTÁ EQUIPADO
En caso de sustitución de un fusible en e enchufe
suministrado por un fusible ASTA aprobado a BS1362
deberá estar equipado.
NOTA: La tapa del fusible debe ser reinstalada al
sustituir el fusible.
En caso de pérdida de la cubierta del fusible,
el enchufe no debe ser utilizado hasta que se
haya obtenido una cubierta del fusible y equipado.
Una nueva tapa de fusibles se puede obtener
de la Junta local de electricidad.
El color de la cubierta del fusible correcto es el de las
marcas de color o inserciones en la base de la clavija.
Asegúrese de que el cable no quede atrapado
al empujar el aparato en su posición.
Sustitución del cable
Utilice un cable de goma del tipo H05VV-F con una
sección transversal de 3 x 1,5 mm².
El cable de tierra amarillo-verde debe ser de 2 ÷ 3
cm más largo que los otros cables.
.
Conexión de gas
La conexión a la red de gas o a la botella de gas se
puede realizar con un tubo flexible de goma o de acero
según las normas nacionales vigentes y después de
haber verificado que el aparato esté regulado para el
tipo de gas con el que será alimentado (ver la etiqueta
de calibrado en la tapa: si no es así, ver más adelante).
En el caso de alimentación con gas líquido, desde
botella, utilice reguladores de presión conformes
con las normas nacionales vigentes. Para facilitar la
conexión, la alimentación de gas se puede orientar
lateralmente*: invierta la boquilla para la conexión
con el tapón de cierre y sustituya la junta estanca
suministrada con el aparato.
! Para un funcionamiento seguro, un adecuado uso
de la energía y una mayor duración del aparato,
verifique que la presión de alimentación cumpla con
los valores indicados en la tabla “Características de
los quemadores e inyectores” (ver más adelante).
Conexión de gas con tubo flexible de goma
Verifique que el tubo responda a las normas
nacionales vigentes. El diámetro interno del tubo
46
debe ser: 8 mm. para alimentación con gas líquido; 13
mm. para alimentación con gas metano.
Una vez realizada la conexión, controle que el tubo:
• no esté en contacto, en ningún punto, con partes que
alcancen temperaturas superiores a 50ºC;
• no esté sometido a esfuerzos de tracción o de torsión
y no presente pliegues o estrechamientos;
• no esté en contacto con objetos cortantes, con bordes
o con partes móviles y que no quede aplastado;
• se pueda inspeccionar fácilmente en todo su recorrido,
para poder controlar su estado de conservación;
• tenga una longitud inferior a 1500 mm;
• esté bien calzado en sus dos extremos, donde va
fijado con abrazaderas de manguera conformes con
las normas nacionales vigentes.
SUPERFICIE CALIENTE
Punto de
conexión
Llave aislante
Montaje
manguera
Punto de
conexión
Llave aislante
Montaje
manguera
! Si alguna de estas condiciones no puede se respetada
o si la cocina se instala según las condiciones de la clase
2 – subclase 1 (aparato empotrado entre dos muebles),
es necesario recurrir al tubo flexible de acero (ver más
adelante).
Conexión de gas con tubo flexible de acero inoxidable
de pared continua con uniones roscadas
Verifique que el tubo y las juntas respondan a las normas
nacionales vigentes.
Para poner en funcionamiento el tubo, elimine la boquilla
presente en el aparato (la unión de entrada de gas al
aparato es roscada 1/2 gas macho cilíndrica).
! Realice la conexión de modo tal, que la longitud de
la tubería no supere los 2 metros de extensión máxima
y verifique que el tubo no esté en contacto con partes
móviles y que no quede aplastado.
Control de la estanqueidad
Finalizada la instalación, controle la perfecta estanqueidad
de todas las uniones utilizando una solución jabonosa
pero nunca una llama.
Adaptación a los distintos tipos de gas
Es posible adaptar el aparato a un tipo de gas diferente
de aquel para el cual fue fabricado (indicado en la
etiqueta de calibrado que se encuentra en la tapa).
