PT

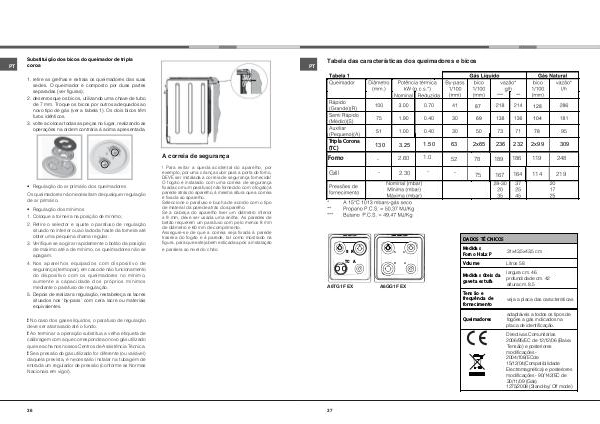

Substituição dos bicos do queimador de tripla
coroa
1. retire as grelhas e extraia os queimadores das suas
sedes. O queimador é composto por duas partes
separadas (ver figuras);
2. desenrosque os bicos, utilizando uma chave de tubo
de 7 mm. Troque os bicos por outros adequados ao
novo tipo de gás (ver a tabela 1). Os dois bicos têm
furos idênticos.
3. volte a colocar todas as peças no lugar, realizando as
operações na ordem contrária à acima apresentada.
A correia de segurança
• Regulação do ar primário dos queimadores
Os queimadores não necessitam de qualquer regulação
de ar primário.
• Regulação dos mínimos
1. Coloque a torneira na posição de mínimo;
2. Retire o selector e ajuste o parafuso de regulação
situado no interior ou ao lado da haste da torneira até
obter uma pequena chama regular.
3. Verifique se ao girar rapidamente o botão da posição
de máximo até a de mínimo, os queimadores não se
apagam.
4. Nos aparelhos equipados com dispositivo de
segurança (termopar), em caso de não funcionamento
do dispositivo com os queimadores no mínimo,
aumente a capacidade dos próprios mínimos
mediante o parafuso de regulação.
5. Depois de realizar a regulação, restabeleça os lacres
situados nos ‘by-pass’ com cera lacre ou materiais
equivalentes.
! No caso dos gases líquidos, o parafuso de regulação
deve ser atarraxado até o fundo.
! Ao terminar a operação substitua a velha etiqueta de
calibragem com a que corresponde ao novo gás utilizado
que se acha nos nossos Centros de Assistência Técnica.
! Se a pressão do gás utilizado for diferente (ou variável)
daquela prevista, é necessário instalar na tubagem de
entrada um regulador de pressão (conforme as Normas
Nacionais em vigor).
36
! Para evitar a queda acidental do aparelho, por
exemplo, por uma criança subir para a porta do forno,
DEVE ser instalada a correia de segurança fornecida!
O fogão é instalado com uma correia de segurança
fixada com um parafuso (não fornecido com o fogão) à
parede atrás do aparelho, à mesma altura que a correia
é fixada ao aparelho.
Seleccione o parafuso e bucha de acordo com o tipo
de material da parede atrás do aparelho.
Se a cabeça do aparelho tiver um diâmetro inferior
a 9 mm, deve ser usada uma anilha. As paredes de
betão requerem um parafuso com pelo menos 8 mm
de diâmetro e 60 mm de comprimento.
Assegure-se de que a correia seja fixada à parede
traseira do fogão e à parede, tal como mostrado na
figura, para que esteja bem esticada após a instalação
e paralela ao nível do chão.
