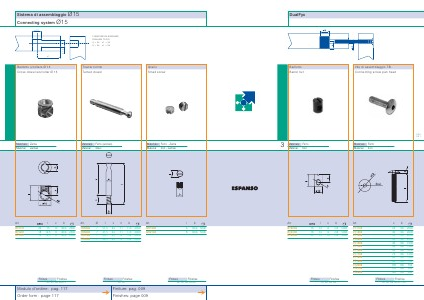

A. Ferrari SpA ENG Espanso Fittings Catalogue | Página 42

Sistema di assemblaggio Ø15 Connecting system Ø15
Sistema di assemblaggio Ø15 Connecting system Ø15
ø15
FORATURE DA ESEGUIRE DRILLING TO DO
X = 34 x1 = 34 X = 24 x1 = 24 x1 ø 7.5
Barilotto s / collare Ø 15 Cross dowel wo / collar Ø 15
Tirante tornito Turned dowel
Grano Small screw
Materiale: Zama Material: Zamak
Materiale: Ferro( acciaio) Material: Steel
Materiale: Ferro- Zama Material: Iron- Zamak
Art.
l
x
b
BT5101
20
15
10
8mb 2500
BT5201
18
14,5
9
8mb 2500
BT5301
16
13,5
8
8mb 2500
Art.
Ø
I
x
n
b
TR6302
7
51,5
34
11
f. l. 6 2000
TR6602
7
41,5
24
11
f. l. 6 2000
TR6702
7
48,5
34
8
m6 2000
TR6902
7
38,5
24
8
m6 2000
Art.
l
b
GR1902
6
8mb 5000
GR2102
8
8mb 5000
Finiture Finishes A1 B1 B2 B3 D1
Finiture
Finishes A1 B1
Modulo d’ ordine: pag. 117
Finiture: pag. 009
Order form: page 117
Finishes: page 009
Finiture Finishes A1 B1 B2 B3 D1
