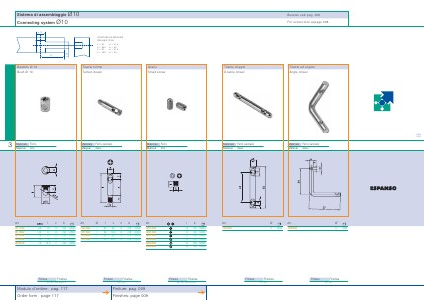

A. Ferrari SpA ENG Espanso Fittings Catalogue | Page 40

Sistema di assemblaggio Ø10 Connecting system Ø10
Sistema di assemblaggio Ø10 Connecting system Ø10
ø10 x1 ø 7.5
FORATURE DA ESEGUIRE
DRILLING TO DO
X = 30
x1 = 31.5
X = 28.5
x1 = 30
X = 20
x1 = 21.5
X = 18.5
x1 = 20
Barilotto Ø 10 Bush Ø 10
Tirante tornito Turned dowel
Grano Small screw

3
Materiale: Ferro Material: Iron
Materiale: Ferro( acciaio) Material: Steel
Materiale: Ferro Material: Iron
Art.
l
x
b
BT1702
26
19
13
m6 2500
BT1802
22
17
11
m6 2500
BT1902
18
15
9
m6 2500
BT2002
16
14
8
m6 2500
BT2102
14
12.5
7
m6 2500
Art.
Ø
I
x
n
b
TR1202
7
35
20
9
m6 2000
TR1302
7
34
18.5
9
m6 2000
TR1402
7
45
30
9
m6 2000
TR1502
7
45
28.5
9
m6 2000
Art.
l
b
GR1202
14
m6 10000
GR1302
11
m6 10000
GR1402
8
m6 10000
GR2202
14
m6 10000
GR2302
11
m6 10000
GR2402
8
m6 10000
Finiture Finishes A1 B1 B2 B3 D1
Finiture
Finishes A1 B1
Modulo d’ ordine: pag. 117
Finiture: pag. 009
Order form: page 117
Finishes: page 009
Finiture Finishes A1 B1 B2 B3 D1
