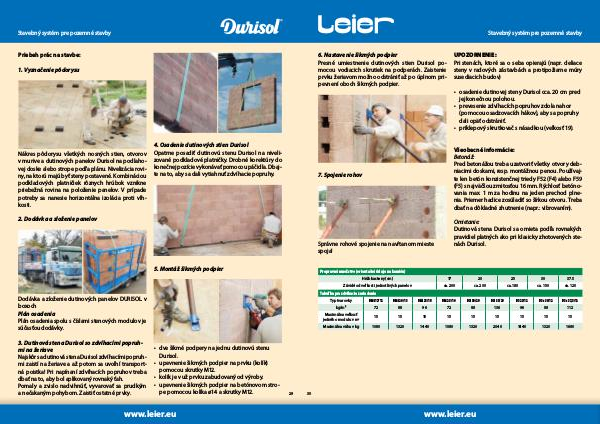

Stavebný systém pre pozemné stavby
Priebeh prác na stavbe:
1. Vyznačenie pôdorysu
Nákres pôdorysu všetkých nosných stien, otvorov
v murive a dutinových panelov Durisol na podlaho-
vej doske alebo strope podľa plánu. Nivelizácia rovi-
ny, na ktorú majú byť steny postavené. Kombináciou
podkladových platničiek rôznych hrúbok vznikne
priebežná rovina na položenie panelov. V prípade
potreby sa nanesie horizontálna izolácia proti vlh-
kosti.
4. Osadenie dutinových stien Durisol
Opatrne posadiť dutinovú stenu Durisol na niveli-
zované podkladové platničky. Drobné korektúry do
konečnej pozície vykonávať pomocou páčidla. Dbaj-
te na to, aby sa dali vytiahnuť zdvíhacie popruhy.
2. Dodávka a zloženie panelov
5. Montáž šikmých podpier
Dodávka a zloženie dutinových panelov DURISOL v
boxoch
Plán osadenia
Plán osadenia spolu s číslami stenových modulov je
súčasťou dodávky.
3. Dutinová stena Durisol so zdvíhacími popruh-
mi na žeriave
Najskôr sa dutinová stena Durisol zdvíhacími popruh-
mi zaistí na žeriave a až potom sa uvoľní transport-
ná poistka! Pri napínaní zdvíhacích popruhov treba
dbať na to, aby bol aplikovaný rovnaký ťah.
Pomaly a zvislo nadvihnúť, vyvarovať sa prudkým
a nečakaným pohybom. Zaistiť ostatné prvky.
• dve šikmé podpery na jednu dutinovú stenu
Durisol.
• upevnenie šikmých podpier na prvku (kolík)
pomocou skrutky M12.
• kolík je v už prvku zabudovaný od výroby.
• upevnenie šikmých podpier na betónovom stro-
pe pomocou kolíka ø14 a skrutky M12.
