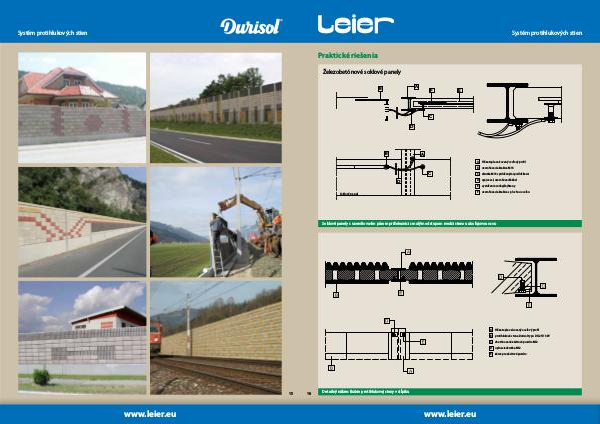

Systém protihlukových stien
Praktické riešenia
Železobetónové soklové panely
A
B
F
E
C
D
B
A
A HE za tepla valcovaný oceľový profil
B uzemňovacia krabica M16
C
C skrutka M16 s priloženými podložkami
D spojovací, uzemňovací kábel
D
E vystuženie vonkajšej hrany
F uzemňovacia krabica s plochou oceľou
Soklový panel
Soklové panely s uzemňovacím pásom pri železnici s malým odstupom medzi stenou a koľajovou osou
A HE za tepla valcovaný oceľový profil
B protihluková stena Durisol typu DSi 25/13 W
C vbetónované závitové puzdro M12
D upínacia skrutka M12
E zárez pre závitové puzdro
16
Detailný nákres fixácie protihlukovej steny v stĺpiku
