Numărătoarele
Numărătoarele sunt circuite secventiale care inregistreaza numarul de impulsuri aplicat la intrare. Numaratoarele e clasifica dupa urmatoarele criterii :
- modul de codificare a informatiei (bianr, binar-zecimal etc.);
- modul de modificare a starilor numaratorului ( numaratoare directe, inverse si reversibile).
In general, numaratoarele sunt realizate prin asocierea circuitelor bistabile cu circuite combinationale care determina modul corect in care numaratoarele urmeaza sa-rsi modifice starea la fiecare nou impuls sosit la intrare.
Un numărator binar inregitreaza succesiunea impulurilor aplicate la intrare in sistemul de numeratie binar. Capacitatea de numarare a numaratorului binar depinde de numarul bistabilelor. Considerind pentru fiecare numar o stare distincta, rezulta ca aceasta poate numara in gama
0 la 2^n - 1, n fiind numarul bistabilelor.

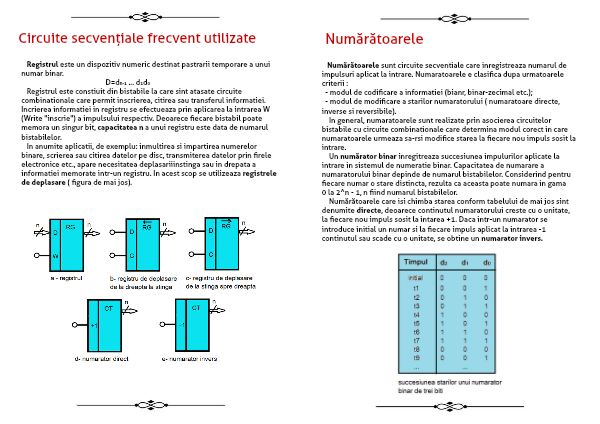

Numărătoarele care isi chimba starea conform tabelului de mai jos sint denumite directe, deoarece continutul numaratorului creste cu o unitate, la fiecare nou impuls sosit la intarea +1. Daca intr-un numarator se introduce initial un numar si la fiecare impuls aplicat la intrarea -1 continutul sau scade cu o unitate, se obtine un numarator invers.
