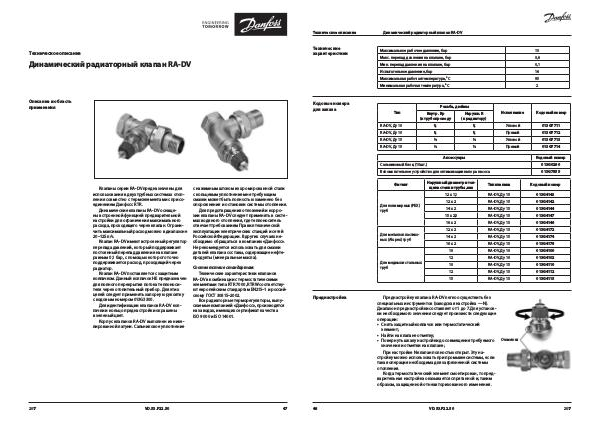

Техническое описание
Динамический радиаторный клапан RA-DV
Описание и область
применения
Клапаны серии RA-DV предназначены для
использования в двухтрубных системах отоп-
ления совместно с термоэлементами с присо-
единением Данфосс RTR.
Динамические клапаны RA-DV оснаще-
ны встроенной функцией предварительной
настройки для ограничения максимального
расхода, проходящего через клапан. Ограни-
чить максимальный расход можно в диапазоне
20–125 л/ч.
Клапан RA-DV имеют встроенный регулятор
перепада давлений, который поддерживает
постоянный перепад давления на клапане
равным 0,1 бар, с помощью которого точно
поддерживается расход, проходящий через
радиатор.
Клапан RA-DV поставляется с защитным
колпачком. Данный колпачок НЕ предназначен
для полного перекрытия потока теплоноси-
теля через отопительный прибор. Для этих
целей следует применять запорную рукоятку
с кодовым номером 013G3300.
Для идентификации клапанов RA-DV кол-
пачки и кольцо преднастройки окрашены
в зеленый цвет.
Корпус клапанов RA-DV выполнен из нике-
лированной латуни. Сальниковое уплотнение
2017
с нажимным штоком из хромированной стали
с кольцевым уплотнением не требующим
смазки может быть полностью заменено без
опорожнения и остановки системы отопления.
Для предотвращения отложений и корро-
зии клапаны RA-DV следует применять в систе-
мах водяного отопления, где теплоноситель
отвечает требованиям Правил технической
эксплуатации электрических станций и сетей
Российской Федерации. В других случаях не-
обходимо обращаться в компанию «Данфосс».
Не рекомендуется использовать для смазки
деталей клапана составы, содержащие нефте-
продукты (минеральные масла).
Соответствие стандартам:
Технические характеристики клапанов
RA-DV в комбинации с термостатическими
элементами типа RTR 7000, RTRW соответству-
ют европейским стандартам EN215–1 и россий-
скому ГОСТ 30815–2002.
Все радиаторные терморегуляторы, выпу-
скаемые компанией «Данфосс», производятся
на заводах, имеющих сертификат качества
ISO 9000 и ISO 14001.
VD.53.P22.50 47
