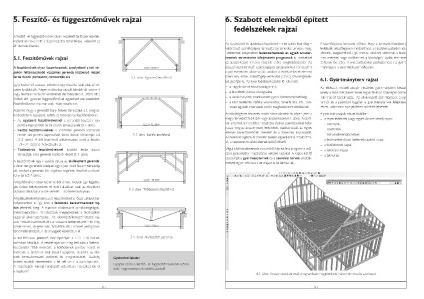

6. Szabott elemekből épített
fedélszékek rajzai
Az épületeket és épületszerkezeteket – már szinte kizárólag –
különböző számítógépes tervezőprogramokkal tervezik meg.
Lététeznek kifejezetten fedélszerkezetek és egyéb ácsszerkezetek tervezésére kifejlesztett programok is, melyekkel
az ácsszerkezet minden részlete előre meghatározható. Az
ácsszerkezet-tervező számítógépes programokat rendszerint
olyan esetekben alkalmazzák, amikor a fedélszerkezet elemeit
üzemben, előre, számítógép-vezérlésű (CNC) szabászgépekkel gyártják le. Az ilyen fedélszerkezetek fő jellemzői:
– a nagyfokú méretpontosság (mm);
– a fakötések pontos kidolgozása;
– a kevés helyszíni munka miatt gyors összeszerelhetőség;
– a kész fedélszék statikai viselkedése, teherbírása, stb. pontosan egyezik a tervezés során meghatározott értékekkel.
A számítógépes tervezés előnye, hogy a tervezés fázisában a
fedélszék tetszőlegesen módosítható, a részletei szabadon alakíthatók, kiegészíthetők (pl. statikai okokból változnak a faelemek méretei, vagy csökkennek a távolságok, újabb elemeket
építenek be stb.). A módosításokkal párhuzamosan a gyártmányrajzok is automatikusan változnak.
A számítógépes tervezés során háromdimenziós képen jelenik
meg a tervezett fedélszék vagy ácsszerkezet (6.1. ábra). A szoftver a terhek ismeretében részletes statikai számításokkal határozza meg az ácsszerkezet felépítését, statikai vázát, az egyes
elemek keresztmetszeti méretét és a faelemek kapcsolatát.
A szerkezet egésze és minden faelem egyenként is módosítható, a szerkezet további elemekkel bővíthető.
A gyártmányrajzok részei általában:
– a teljes fedélszék (vagy egyéb ácsszerkezet) rajzai:
- alaprajzai,
- metszetei,
- háromdimenziós képei;
– a fedélszéket alkotó faelemek szabási rajzai;
– a kötőelemek rajzai;
– a fakötések rajzai;
– a fakivonat.
6.1. Gyártmányterv rajzai
Az elkészült modell alapján részletes gyártmányterv készül,
amely a fedélszék faelemeinek legyártásához szükséges összes
információt tartalmazza. Az alkalmazott számítógépes programtól és a gyártótól függően a gyártmánytervek felépítése,
részei, valamint a rajzi jelölések sokfélék lehetnek.
Végül a háromdimenziós modellből képezi le a program a műszaki gyakorlatban használatos vetületi rajzokat. A rajzok két fő
csoportját a gyártmánytervek és a szerelési tervek alkotják,
melyek egyenként több tervrajzot is tartalmaznak.
6.1. ábra. Ácsszerkezet-tervező programban megjelenített, háromdimenziós szerkezet
